貝雷鋼橋主體結構:主體結構由桁架單元、桁架銷子、加強弦桿、桁架螺栓、弦桿螺栓等構成。
1).桁架(貝雷片)和桁架銷子(貝雷銷)

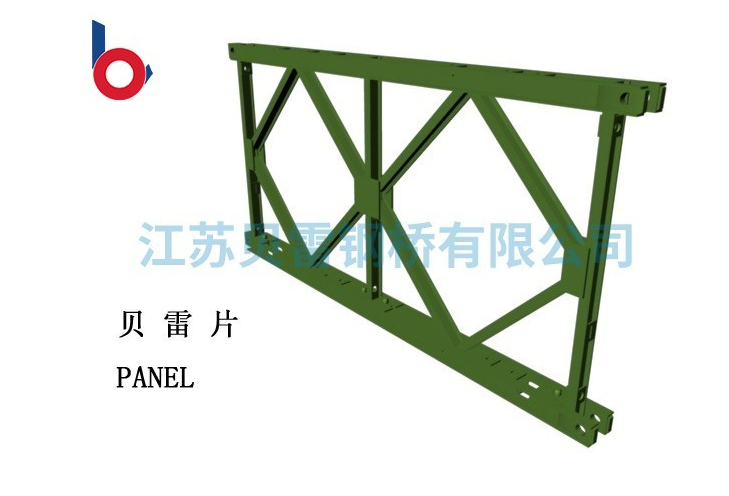

桁架:國產 1500x3000型貝雷片為高度1.5m,單片長度3.0m,每片桁架重270kg;由上、下弦桿,豎桿和斜撐焊接而成。上、下弦桿的一端為陰頭,另一端為陽頭,在陰、陽頭上都有銷子孔。兩節桁架拼接時,將一節的陽頭插入另一節的陰頭內,對準銷子孔,插上銷子。
桁架銷子:用于連接桁架。在銷子的一端有一個小圓孔,安裝時插入保險卡,以防止銷子脫落。銷子頂端有一凹槽,方向與小圓孔方向一致,安裝時使凹槽與上、下弦桿平行(圖2-11),以使保險卡順利插入銷子孔內。
桁架銷子材料為30CrMnTi,直徑為49.5mm,重3kg。
2).貝雷鋼橋加強弦桿:由兩根10號熱扎槽鋼拼焊而成,重80kg。加強弦桿一頭為陰頭,另一頭為陽頭。在加強弦桿的中間設有支撐架孔和弦桿螺栓孔。加強弦桿與桁架上、下弦桿的連接。設置加強弦桿的目的,在于提高桁架的抗彎能力,充分發揮桁架腹桿的抗剪作用。由于貝雷鋼橋梁端部彎矩很小,故首、尾節桁架不需設加強弦桿。
